TOP-IN袋式過濾器
華凱TOP-IN袋式過濾器，。
TOP-IN的側面進，液體再從頂部進入過濾器的設計，過濾器內未被過濾的液體減至少，換濾袋方便，同時提供了密封作用。
臺華凱過濾器出廠前，提供壓力測試報告、合格證、材料質保書、產品質保書。
性能
快開環螺栓，啟閉方便快捷
攔截固液濃度較高的流體
密封性能，
具備自清洗功能，過濾效快捷
流體沿切線進入，固液通過離心力分離
技 術參數
參考HG21637-91、GB150-2011設計、制造、驗收
法蘭標準：HG GB SH HGJ J B ANSI JIS
口徑規格：1-2”
工作壓力：2.5MPa
密封墊片：硅膠、丁晴橡膠、四氟橡膠
工作溫度：-40~200℃
接口形式：螺紋、卡箍、法蘭
表面處理：殼內外噴砂或拋光
過濾精度：0.5um-800um
殼體材質：SS304/SS316不銹鋼
濾袋型號：1＃ 2＃
濾袋材質：聚酯、聚丙烯、尼龍、聚四氟乙烯、玻纖
排污口規格：1/4”
華凱TOP-IN袋式過濾器，。
TOP-IN的側面進，液體再從頂部進入過濾器的設計，過濾器內未被過濾的液體減至少，換濾袋方便，同時提供了密封作用。
臺華凱過濾器出廠前，提供壓力測試報告、合格證、材料質保書、產品質保書。
性能
快開環螺栓，啟閉方便快捷
攔截固液濃度較高的流體
密封性能，
具備自清洗功能，過濾效快捷
流體沿切線進入，固液通過離心力分離
技 術參數
參考HG21637-91、GB150-2011設計、制造、驗收
法蘭標準：HG GB SH HGJ J B ANSI JIS
口徑規格：1-2”
工作壓力：2.5MPa
密封墊片：硅膠、丁晴橡膠、四氟橡膠
工作溫度：-40~200℃
接口形式：螺紋、卡箍、法蘭
表面處理：殼內外噴砂或拋光
過濾精度：0.5um-800um
殼體材質：SS304/SS316不銹鋼
濾袋型號：1＃ 2＃
濾袋材質：聚酯、聚丙烯、尼龍、聚四氟乙烯、玻纖
排污口規格：1/4”

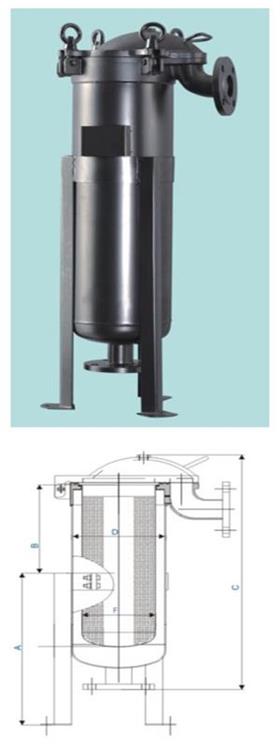

過濾器尺寸
型號 | A | B | C | D | E | F | 大流量（M3/H) | 進出口 鏈接方式 | 導熱口 | |
Max | Min | |||||||||
SGD-1N | 790 | 847 | 723 | 628 | 535 | 455 | 260 | 20 | 2"法蘭 | 1/2”管牙 |
SGD-2N | 1530 | 1217 | 998 | 998 | 905 | 825 | 260 | 45 | 2"法蘭 | 1/2”管牙 |
SGD-4N | 676 | 611 | 488 | 488 | 404 | 354 | 150 | 10 | 1"法蘭 | 1/2”管牙 |
