詳細介紹
產品特性

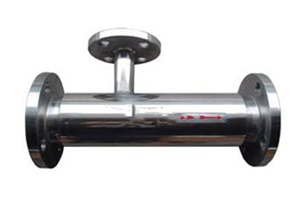

華凱SQS系列汽水混合器是公司引進國外技 術開發研制的新型節能環 保產品。它是利用蒸汽與水直接混合將水加熱，具有低噪聲、無振動、熱效高等特點，被廣 泛地應用在加熱生活、生產用熱水及熱水除氧等系統中。汽水混合器長期運行實踐證明，該產品使用效 果良好。
結構原理
氣水混合器主要由噴管、殼體、網板等部分組成。被加熱水通過呈拉伐爾狀的噴管時，蒸氣從汽水混合器噴管外側通過管壁上許多斜向小噴頭噴入水中，兩者在高速流動中瞬 間良好混合，以達到加熱的目的。調節蒸氣側閥門，就可得到所需溫度的熱水。
表I及表II分別列出汽水混合器開式系統和循 環系統在額定進水流量及蒸氣為0.4MPa下，不同加熱溫度與蒸氣消耗量的關系，供客戶選擇汽水混合器和復核氣源時參考。（說明：蒸氣壓力0.4MPa不一 定是加熱器運行的工況條件）。
汽水混合器開式系統蒸氣消耗量表（飽和蒸氣壓力為0.4MPa）表I 單位:t/h

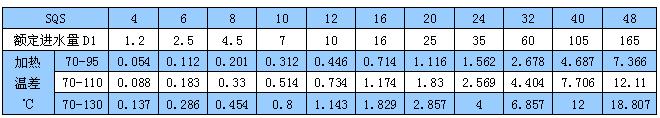

汽水混合器循 環系統蒸氣消耗量表（飽和蒸氣壓力為0.4MPa）表II 單位:t/h
注：表I、表II中0.4MPa蒸氣不一 定是本產品的使用條件。具體汽水混合器使用請咨詢專 業的銷售工程師

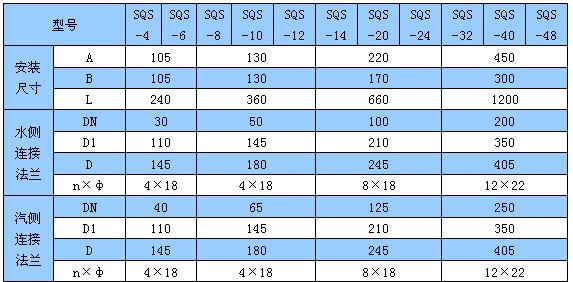

SQS汽水混合器外形尺寸表
